El medio filtrante patentado y respetuoso con el medio ambiente atrae el aceite y repele el agua, y a su vez pule el condensado hasta concentraciones de salida de hasta 5 ppmv
Especificaciones clave:
Tasa de flujo
102 a 11893 Nm3/h
Máximo arrastre de aceite
<20 ppm
Funciones adicionales
Funciona con todos los lubricantes
Hoja de producto

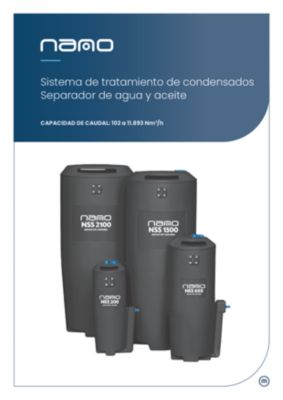

- Folletos
- Planos de disposición general
- Hojas de datos de seguridad de materiales
- Guías de mantenimiento
- Guías de usuario
- Vídeos
Características
Activado en segundos por el ingeniero de servicio de instalación, el indicador visual estándar le informa de cuándo es necesario realizar el mantenimiento de su unidad
Paquete llave en mano de tamaño reducido sin remojo previo del medio filtrante a diferencia de las bolsas de carbono tradicionales
Especificaciones de nuestros modelos
Aceite/agua Modelo de separador |
Conexión(es) de entrada | Toma de salida | Caudal nominal | ||
|---|---|---|---|---|---|
| BSPP | Cantidad | BSPP | Cantidad | Nm3/h | |
| NSS 100 | ¼” | 1 | ⅜” | 1 | 102 |
| NSS 200 | ½” |
4 | ¾” | 1 | 204 |
| NSS 600 | ½” |
4 | ¾” | 1 | 612 |
| NSS 1500 | ½” |
4 | ¾” | 1 | 1529 |
| NSS 2100 | ½” |
4 | ¾” | 1 | 2124 |
| NSS 3000 | ½” |
8 | ¾” | 1 | 3058 |
| NSS 4200 | ½” |
8 | ¾” | 1 | 4248 |
| NSS 6000 | ¾” | 2 | ¾” | 1 | 5947 |
| NSS 12000 | ¾” | 2 | ¾” | 1 | 11893 |
| NSS 200 D | ½” | 4 | ¾” | 1 | 204 |
| NSS 600 D | ½” | 4 | ¾” | 1 | 612 |
| NSS 1500 D | ½” | 4 | ¾” | 1 | 1529 |
| NSS 2100 D | ½” | 4 | ¾” | 1 | 2124 |
| NSS 3000 D | ½” | 8 | ¾” | 1 | 3058 |
| NSS 4200 D | ½” | 8 | ¾” | 1 | 4248 |
| Especificaciones | NSS 100 | NSS 200 to 4200 | NSS 6000 | NSS 12000 |
|---|---|---|---|---|
| Vida útil esperada | 4000 horas | |||
| Máximo arrastre de aceite | < 20 ppm | |||
| Garantía | 1 año | 2 años | ||
| Presión máx. de entrada de condensado | 16 barg | |||
| Rango de temperatura del condensado de entrada | 2 a 40°C | |||
(1) Esta información es solo para fines informativos generales. Para obtener especificaciones técnicas adicionales, consulte el folleto del producto, las fichas técnicas y/o las guías del usuario. Reservado el derecho a modificaciones técnicas.
Preguntas más frecuentes
Un separador de aceite y agua es un dispositivo diseñado para extraer aceite del condensado generado por los sistemas de aire comprimido. Este proceso garantiza que el agua descargada del sistema cumpla con las normativas medioambientales, lo que la hace segura para su drenaje o eliminación.
Los sistemas de aire comprimido producen condensado que normalmente contiene aceite de los compresores. El vertido de agua aceitosa al medio ambiente sin un tratamiento adecuado puede violar las leyes medioambientales y dañar los ecosistemas. La separación del aceite permite una eliminación responsable y el cumplimiento de normativas como la ISO 14001.
El medio filtrante de carbón activado requiere remojo previo, mientras que el polipropileno no, lo que ahorra tiempo y evita el desorden, a la vez que ofrece una capacidad de retención de aceite significativamente mayor que el carbón activado. También es altamente selectivo, absorbe únicamente hidrocarburos sin absorber agua, y es limpio y seguro de manipular tanto en entornos medioambientales como industriales.
No necesariamente. Incluso los compresores exentos de aceite pueden producir condensado que recoge aceite del entorno, las tuberías u otras fuentes. Dependiendo del diseño del sistema y de los requisitos de descarga, es posible que se necesite un separador.
La gama nano NSS de separadores de aceite y agua está diseñada para gestionar eficazmente el condensado de los sistemas de aire comprimido. Emplea una tecnología de filtración avanzada que aprovecha un medio de filtración único, 100 % reciclado y sin carbono. Este medio filtrante se ha diseñado específicamente para absorber el aceite a la vez que repele el agua de forma eficaz, lo que produce condensado limpio que se puede desechar de forma segura y económica. El condensado de varias fuentes, incluidos compresores, secadores frigoríficos y filtros, se dirige al separador NSS. Inicialmente, el condensado fluye a través de un filtro primario, que despresuriza el flujo, captura los contaminantes sólidos y utiliza un material absorbente de aceite para manipular hidrocarburos a granel. Después de este paso, el condensado viaja a través de un lecho profundo de medios de filtración, que limpia aún más el agua absorbiendo cualquier aceite restante, lo que garantiza que la concentración de aceite de salida se reduzca a 5 ppmv o menos. El resultado final es agua limpia que se puede descargar de acuerdo con las normativas medioambientales.
La concentración de aceite de salida de una unidad NSS se reduce a 5 ppmv o menos. Si este nivel cumple con las normativas locales de descarga, el agua puede desecharse en el alcantarillado sanitario. Compruebe siempre las directrices medioambientales locales antes de la descarga.
El dimensionamiento de un separador tradicional suele implicar la consideración de varios factores, como el flujo de condensado, las condiciones ambientales, el tipo de compresor, el tipo de aceite, así como las presiones y temperaturas de otros equipos. Por el contrario, los separadores de aceite y agua NSS se pueden dimensionar de forma rápida y sencilla en función únicamente del flujo de aire o gas. Los caudales nominales mostrados para NSS asumen un compresor inundado de aceite que utiliza lubricante mineral o sintético con un arrastre de aceite máximo de 5 mg/m3 o menos. Consulte a nuestro equipo de asistencia nano para obtener más información.
¡Sí! Los separadores de aceite y agua tradicionales suelen depender de depósitos de sedimentación para permitir que el aceite se separe de la mezcla de condensado. Sin embargo, muchos aceites sintéticos tienen una gravedad específica muy similar a la del agua, lo que dificulta su separación. Además, el calor generado durante la compresión y el uso de válvulas de drenaje solenoide temporizadas pueden complicar aún más el problema al emulsionar el condensado antes de que llegue al separador. Por el contrario, los separadores de aceite y agua NSS no dependen de un depósito de sedimentación para este proceso.
STERLING es un producto innovador fabricado con botellas de vidrio recicladas. Nuestro proceso de fabricación único transforma este material de desecho recuperado en un medio ligero, fácil de usar, no inflamable y altamente absorbente que sirve como medio de pulido. Aquí puede ver un vídeo sobre el proceso.
No, a diferencia de las bolsas de carbono tradicionales, nuestros medios filtrantes STERLING están listos para su uso directamente de la caja, sin necesidad de remojarlos previamente.
La gama NSS es tecnológicamente avanzada y respetuosa con el medio ambiente. A diferencia de los separadores tradicionales que utilizan carbono, el medio filtrante STERLING está fabricado con materiales 100 % reciclados, utilizando técnicas de fabricación sostenibles. Separar su condensado es beneficioso para el medio ambiente y el uso de materiales reciclados para lograrlo lo hace aún mejor.
Los intervalos de servicio varían en función de la unidad y del número de horas utilizadas. Cuenta con una tapa de liberación rápida que no requiere herramientas para un fácil acceso. No hay depósito de sedimentación que vaciar o limpiar, y no es necesario remojar previamente el medio. Puede retirar los medios en menos de 15 minutos, sin necesidad de vaciar ni limpiar un recipiente colector de aceite.
Sí. El indicador de vida útil lo activa el técnico de mantenimiento en cuestión de segundos. La banda activa proporciona una indicación visual del intervalo de servicio basado en el tiempo, que dura hasta un año completo. Cada nuevo kit de servicio viene con un nuevo juego de indicadores, y en cada kit de servicio también se incluye una actualización para el reacondicionamiento de separadores existentes. Esto garantiza que la función también esté disponible para separadores NSS instalados más antiguos.
Vida útil esperada del medio filtrante de cada modelo:
- SEP 60 ST: 8000 horas a 30 cfm / 5000 horas a 60 cfm
- SEP 120 ST a SEP 2500 ST: 5000 horas
- SEP 1800 ST y SEP 2500 ST: 16 000 horas a 3500 horas/8 000 horas a 5000 cfm
- SEP 7000 ST: 16000 horas a 7000 cfm / 8000 horas a 10.000 cfm
Los modelos NSS 100 a NSS 4200 están fabricados con plástico moldeado.
El medio de prefiltración está hecho de polipropileno, mientras que el medio de pulido está hecho de STERLING. Fabricado con botellas de vidrio reciclado, nuestro proceso de fabricación único ha transformado un material de desecho recuperado en un medio de derrame ligero, fácil de usar, no inflamable y superabsorbente.
Los modelos NSS 6000 y NSS 12000 son contenedores a granel intermedios modificados.
Sí, la gama ha sido probada y aprobada por el Instituto Alemán de Técnicas de Construcción (DIBt) (Z-83,5-57).
El coste de un modelo NSS depende del tamaño requerido para su sistema de aire comprimido.
Los kits de montaje en pared están disponibles para los modelos NSS 200 y NSS 600. Los equipos NSS 100 incluyen de serie el soporte de montaje en pared.
Período: NSS 100: 12 meses • Período: NSS 200 a NSS 12000: 24 meses
¡Claro que sí! Puede mejorar el rendimiento de sus antiguos separadores de aceite/agua sustituyendo el kit de servicio de bolsa de carbono original por el material STERLING de SEPURA. Para empezar, solo tiene que ponerse en contacto con nosotros con el modelo de su separador de aceite/agua y le proporcionaremos el número de pieza que necesita para realizar el pedido a su distribuidor local de nanopartículas.
