nano NED16LCN zero air loss condensate drain

Gestion des condensats

Drains sans perte d'air

la gamme exceptionnelle de drains de condensats nano est conçue pour répondre à tous les besoins de vos applications de gaz et d'air comprimé industrielles. Nos drains de condensats sans perte d'air éliminent efficacement les condensats liquides nocifs, y compris l'eau, l'huile et autres liquides, pour assurer la protection optimale de votre équipement en aval. Nos drainse à faible consommation d'énergie sont conçus pour empêcher le gaspillage d'air comprimé et s'ouvrent uniquement en cas de détection de déchets liquides. Ils sont compacts, nécessitent un espace minimal et sont faciles à nettoyer et à entretenir. Choisissez les drains de condensats nano pour une qualité inégalée et des performances fiables !

Demander un prix

Caractéristiques clés :

Débit

Débits adaptés à tout système

Connexion

¼” NPT(F) À ½" NPT

Pression maximum

230 psig

Documentation produit

nano-purification solutions product brochure with equipment details

Drains de condensat ND

Brochure du produit

Filename
EN-ND-brochure-condensate drains.pdf
Taille
243 KB
Format
pdf
Consultez
nano-purification solutions product brochure with equipment details

Normes de qualité de l’air comprimé ISO 8573-1

Brochure d’assistance

Filename
FR-ISO-brochure-compressed-air-quality-standards-09-15-2022.pdf
Taille
2 MB
Format
pdf
Afficher
Zero air loss drain NED-LC 4 ga drawing

Drain sans perte d'air NED-LC 4

Dessin d'arrangement général

Filename
ND-NED-LC-4-ga-general-arrangement-drawing-zero-air-loss-drains-ED-03.pdf
Taille
264 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 6 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-6-ga-general-arrangement-drawing-zero-air-loss-drains-ED-03.pdf
Taille
249 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 8 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-8-ga-general-arrangement-drawing-zero-air-loss-drains-ED-02.pdf
Taille
120 KB
Format
pdf
Consultez
The NED 12 zero air loss drain general arrangement drawing

Drain sans perte d'air NMD 12

Dessin d'arrangement général

Filename
ND-NED-12-ga-general-arrangement-drawing-zero-air-loss-drains.pdf
Taille
236 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 4 ga drawing

Drain sans perte d'air NED-LC 4

Dessin d'arrangement général

Filename
ND-NED-LC-4-ga-general-arrangement-drawing-zero-air-loss-drains-ED-03.pdf
Taille
264 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 16 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-16-ga-general-arrangement-drawing-zero-air-loss-drains-ED-02.pdf
Taille
120 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 40 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-40-ga-general-arrangement-drawing-zero-air-loss-drains-ED-02.pdf
Taille
120 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 160 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-160-ga-general-arrangement-drawing-zero-air-loss-drains-ED-02.pdf
Taille
134 KB
Format
pdf
Consultez
Zero air loss drain NED-LC 350 ga drawing

Drain sans perte d'air NED-LC 6

Dessin d'arrangement général

Filename
ND-NED-LC-350-ga-general-arrangement-drawing-zero-air-loss-drains-ED-02.pdf
Taille
135 KB
Format
pdf
Consultez
NMD general arrangement drawing

Drain sans perte d'air NMD 12

Dessin d'arrangement général

Filename
ND-NMD-ga-general-arrangement-drawing-zero-air-loss-drains.pdf
Taille
194 KB
Format
pdf
Consultez

Purgeur magnétique à perte d’air nulle NMD 6

Dessin d'arrangement général

Filename
ND-NMD-6-Magnetic-Zero-Air-Loss-Drain-GA-General-Arrangment-Drawing.pdf
Taille
256 KB
Format
pdf
Consultez
The GA General Arrangement Drawing for the nano-purification solutions' ND NMD 12 Magnetic Zero Air Loss Drain.

Purgeur magnétique à perte d’air nulle NMD 12

Dessin d'arrangement général

Filename
ND-NMD-12-Magnetic-Zero-Air-Loss-Drain-GA-General-Arrangment-Drawing.pdf
Taille
233 KB
Format
pdf
Consultez
The GA General Arrangement Drawing for the nano-purification solutions' ND NMD 12 Magnetic Zero Air Loss Drain with Test Button.

Purgeur magnétique à perte d’air nulle NMD 12 avec bouton de test

Dessin d'arrangement général

Filename
ND-NMD-12-Test-Button-Magnetic-Zero-Air-Loss-Drain-GA-General-Arrangment-Drawing.pdf
Taille
224 KB
Format
pdf
Consultez
The GA General Arrangement Drawing for the nano-purification solutions' EN-US and EN-CA ND TD3000 Zero Air Loss Drains.

Vidange à perte d’air nulle ND TD3000

Dessin d'arrangement général

Filename
EN-US-and-EN-CA-ND-TD3000-GA-General-Arrangement-Drawing-Zero Air-Loss-Drains.pdf
Taille
225 KB
Format
pdf
Consultez
NED 12 Float Drain User Guide

Drain sans perte d'air NMD 12

Guide de l'utilisateur

Filename
ND-NED-12-user-guide-zero-air-loss-drain.pdf
Taille
415 KB
Format
pdf
Consultez

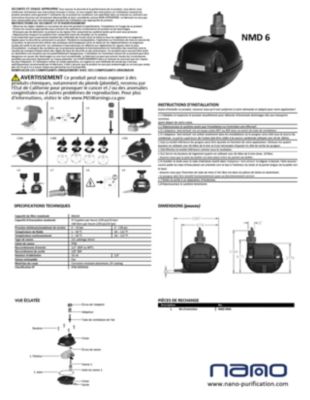

Vidange à perte d’air nulle NMD 6

Guides d’utilisation

Filename
FR-CA-ND-NMD6-Magnetic-Zero-Air-Loss-Drain-User-Guide.pdf
Taille
775 KB
Format
pdf
Afficher

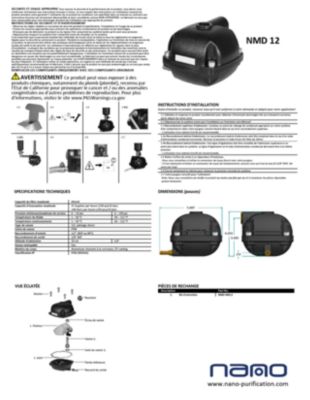

Vidange à perte d’air nulle NMD 12

Guides d’utilisation

Filename
FR-CA-ND-NMD12-Magnetic-Zero-Air-Loss-Drain-User-Guide.pdf
Taille
756 KB
Format
pdf
Afficher
The nano user guide for zero air loss drains 4L-350L

Vidange à perte d’air nulle NED 4L-350LC

Guide de l'utilisateur

Filename
ND-NED-4L-350L-user-guide-zero-air-loss-drains-REV-001.pdf
Taille
4 MB
Format
pdf
Consultez
The Installation Proposal for the nano-purification solutions' ND NED 4L-350L Zero Air Loss Drain.

Vidanges à perte d’air nulle NED 4L-350L

Proposition d’installation

Filename
EN-ND-NED-4L-350L-Zero-Air-Loss-Drains-Installation-Proposal-Ed-02.pdf
Taille
1 MB
Format
pdf
Consultez

Caractéristiques

Les types comprennent à flotte, magnétique et niveau par contrôle électronique

NMD et TD pour une utilisation dans des applications à distance ou en zone classifiée

NED et NHD incluent un cordon d’alimentation et des capacités d’alarme

Spécifications de nos modèles

Aucune perte d’air

Modèle de drain

Entrée

Sortie

Pression nominale

Tension d’entrée

NPT

NPT

psig

1ph/60hz

Perte d’air nulle magnétique NMD

NMD 6

½” (F)

⅛” (F)

230

-

NMD 12

½” (F)

⅛” (F)

230

-

NED-LC Zéro perte d’air contrôlée par niveau

NED 4L N12 115 PC

½” (M)

Raccord cannelé 3⁄8" (M)

230

-
NED 6L N12 115 PC ½” (F)  Raccord cannelé 3⁄8" (M) 230 -

NED 8LC N12 115 PC

1⁄2" (F) x2

Raccord cannelé 3⁄8" (M)

230

-

NED 16LC N12 115 PC

1⁄2" (F) x2

Raccord cannelé 3⁄8" (M)

230

-

NED 40LC N12 115 PC

1⁄2" (F) x2

Raccord cannelé 3⁄8" (M)

230

-

NED 160LC N12 115 PC

1⁄2" (F) x2

Raccord cannelé 3⁄8" (M)

230

-
NED 350LC N12 115 PC ⅜” (F) x2/¾” (F) x1 Raccord cannelé 3⁄8" (M) 230 -

Flotteur automatique NED

NED 12

½” (F)

½” (F)

290

-

TD Zéro perte d’air pneumatique

TD 3000

1⁄2" (F) x3

¼” (F)

230

-

Perte d’air nulle chauffée NHD

NHD 12

½” (F)

¼” (F)

230

-

Spécifications

NED

NED-LC

NMD

TD

Matériau de construction

Aluminium

Aluminium

Aluminium

Aluminium

Vanne d'isolement

-

-

-

-

Tamis

-

intégré

-

intégré

Minuterie

-

-

-

-

Connecteur anti-bouchon d'air

Inclus

-

Inclus

-

cordon d'alimentation de 6 pieds

-

Inclus

-

-

(1) cette information est fournie à des fins d'information générale seulement. Pour obtenir des spécifications techniques supplémentaires, reportez-vous à la brochure du produit, aux fiches techniques et/ou aux guides de l'utilisateur. Les spécifications techniques peuvent faire l'objet de modifications.
